ABB

1SCA107220R1001

Name: 1SCA107220R1001
Brand: ABB
Availability: PreOrder

Product type: OT160E04DP

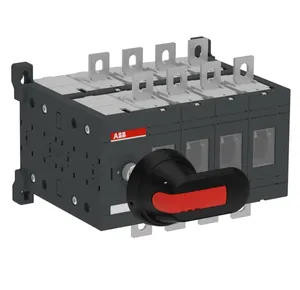

Lasttrennschalter 160 A, 4-polig mit Welle und Pistolengriff

Description

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Low Voltage Products and Systems
Switches
Switch Disconnectors

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SCA107220R1001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	3.8 KG / psc.
Commodity number	85365080
Country of origin	FI
Dimensions (WxHxD)	0.205x0.15x0.16 m
EAN code	6417019407104
Product group	FA
etim 5	EC000216 - Switch disconnector
lock type	Yes
standards	IEC 60947-3
power loss	at Rated Operating Conditions per Pole 6.5 W
handle type	Handle and shaft included
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
handle color	Black
terminal type	Screw Terminals
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
number of poles	8
pollution degree	3
rohs information	https://library.abb.com/d/1SCC011020D0201
reach declaration	https://library.abb.com/d/1SCC011021D0201
tightening torque	acc. IEC 60947-1 6 N·m
cable cross-section	Cu 10 ... 70 mm2
degree of protection	Front IP20
mechanical durability	20000
rated operational voltage	Main Circuit 750 V
object classification code	Q
rated insulation voltage (ui)	acc. to IEC/EN 60664-1 750 V
declaration of conformity - ce	https://library.abb.com/d/1SCC301012D2704
conventional thermal current (ithe)	Fully Enclosed 160 A
rated operational power ac-23a (pe)	(220 ... 240 V) 45 kW(400 ... 415 V) 75 kW(500 V) 75 kW(690 V) 75 kW
rated operational current ac-21a (ie)	(690 V) 160 A(690 V) 380415V;160 A(690 V) 500V;160 A
rated operational current ac-22a (ie)	(380 ... 415 V) 200 A(500 V) 160 A(690 V) 160 A
rated operational current ac-23a (ie)	(380 ... 415 V) 135 A(500 V) 125 A(690 V) 80 A
rated impulse withstand voltage (uimp)	12 kV
rated short-circuit making capacity (icm)	(690 V) 12 kA
rated conditional short-circuit current (inc)	(315 A fuse, 500 V) 100 kA(355 A fuse, 690 V) 80 kA(250 A fuse, 690 V) 100 kA
rated short-time withstand current low voltage (icw)	for 1 s 8 kA
