1SCA113351R1001
ABB

1SCA113351R1001

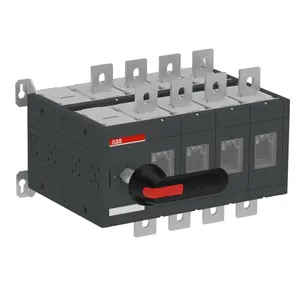

Product type: OT800E04DP

Doppel-Lasttrennschalter 4-polig 800 A, mit Griff und Welle IEC Variante

Description

Die manuell betätigten Lasttrennschalter der OS Serie von ABB bieten einen optimalen Schutz für die anspruchsvollsten Anwendungen. Die OS Serie schaltet Stromstärken von 20 A bis 1250 A und das bei Spannungen bis zu 690 V AC. Alle OS Schalter verfügen über eine integrierte Sicherungskammer, in die Sicherungen unterschiedlicher Bauformen eingesetzt werden können. Hierzu bietet ABB unterschiedliche Versionen für verschiedene Sicherungsstandards an. Dank modularem Aufbau können der Mechanismus und die Pole entsprechend den Einbauanforderungen positioniert werden. Dadurch wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Zusätzlich verfügt die Serie über IEC und UL Zulassungen. ABB bietet Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die OS Schalter sind eine ideale Lösung für den Motorschutz und können neben Transformatoren auch in zahlreichen anderen Industrieanwendungen eingesetzt werden.
Read More
  • Low Voltage Products and Systems
  • Switches
  • Switch Disconnectors
Contact Person
Thomas Hoffmann
+49 305 201 4443
sales@zwodltd.com
Payment
Bank TransferVisaMastercardPayPal
Worldwide shipping
DHLUnited Parcel ServiceFedEx ExpressTNT ExpressDB Schenker
Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks
Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin
individually for each client according to INCOM TERMS 2025
Multiples Of: 1
Product Specifications
Product AttributeAttribute Value
Weight16.8 KG / psc.
Commodity number85365080
Country of originFI
Dimensions (WxHxD)0.376x0.25x0.28 m
EAN code6417019459349
Product groupFA
etim 5 EC000216 - Switch disconnector
lock type Yes
standards IEC 60947-3
power loss at Rated Operating Conditions per Pole 40 W
handle type Handle and shaft included
rohs status Following EU Directive 2011/65/EU
handle color Black
terminal type Lug terminals
weee category 5. Small Equipment (No External Dimension More Than 50 cm)
operating mode Front operated
terminal width 39 mm
number of poles 8
pollution degree 3
rohs information https://library.abb.com/d/1SCC301140D2704
tightening torque acc. IEC 60947-1 50 ... 75 N·m
degree of protection Front IP00
mechanical durability 10000
environmental information https://library.abb.com/d/1SCC301232D0201
rated operational voltage Main Circuit 1000 V
object classification code Q
rated insulation voltage (ui) acc. to IEC/EN 60664-1 1000 V
declaration of conformity - ce https://library.abb.com/d/1SCC301140D2704
conventional thermal current (ithe) Fully Enclosed 800 A
rated operational power ac-23a (pe) (220 ... 240 V) 250 kW(400 ... 415 V) 450 kW(500 V) 560 kW(690 V) 800 kW
rated operational current ac-21a (ie) (380 ... 415 V) 800 A(500 V) 800 A(690 V) 800 A
rated operational current ac-22a (ie) (380 ... 415 V) 800 A(500 V) 800 A(690 V) 800 A
rated operational current ac-23a (ie) (380 ... 415 V) 800 A(500 V) 800 A(690 V) 800 A
rated impulse withstand voltage (uimp) 12 kV
rated short-circuit making capacity (icm) (690 V) 80 kA
conventional free-air thermal current (ith) q = 40 °C 800 A
rated conditional short-circuit current (inc) (800 A fuse, 500 V) 100 kA(800 A fuse, 690 V) 80 kA
rated short-time withstand current low voltage (icw) for 1 s 20 kA
