ABB

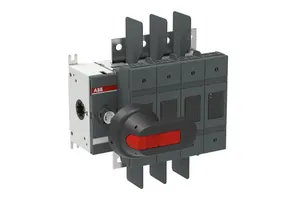

1SCA115439R1001

Product type: OS100GJ04FP

Lasttrennschalter für Sicherungen 4-polig 100 A, mit Griff und Welle UL/CSA gesichert gesch. Neutralleiter

Datasheet

Description

Die manuell betätigten Lasttrennschalter der OS Serie von ABB bieten einen optimalen Schutz für die anspruchsvollsten Anwendungen. Die OS Serie schaltet Stromstärken von 20 A bis 1250 A und das bei Spannungen bis zu 690 V AC. Alle OS Schalter verfügen über eine integrierte Sicherungskammer, in die Sicherungen unterschiedlicher Bauformen eingesetzt werden können. Hierzu bietet ABB unterschiedliche Versionen für verschiedene Sicherungsstandards an. Dank modularem Aufbau können der Mechanismus und die Pole entsprechend den Einbauanforderungen positioniert werden. Dadurch wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Zusätzlich verfügt die Serie über IEC und UL Zulassungen. ABB bietet Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die OS Schalter sind eine ideale Lösung für den Motorschutz und können neben Transformatoren auch in zahlreichen anderen Industrieanwendungen eingesetzt werden.

Low Voltage Products and Systems
Switches
Switch Fuses

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SCA115439R1001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	2.5 KG / psc.
Commodity number	85365080
Country of origin	FI
Dimensions (WxHxD)	0.182x0.22x0.105 m
EAN code	6417019477893
Product group	FA
unspsc	39122233
fuse size	100 A
standards	UL98IEC 60947-3
power loss	at Rated Operating Conditions per Pole 9 W
fuse system	Class J
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
number of poles	4
rohs information	https://library.abb.com/d/1SCC311137D2703
rated current (in)	Main Circuit 100 A
ampere rating ul/csa	100 A
rated operational voltage	Main Circuit 690 V AC
declaration of conformity - ce	https://library.abb.com/d/1SCC311137D2703
maximum operating voltage ul/csa	Main Circuit 600 V ACMain Circuit 250 V DC
data sheet, technical information	https://library.abb.com/d/1SCC311013C0201
rated operational current ac-21a (ie)	(380 ... 415 V) 160 A(500 V AC) 160 A(690 V AC) 160 A
rated operational current ac-22a (ie)	(380 ... 415 V) 160 A(500 V) 160 A(690 V) 160 A
rated operational current ac-23a (ie)	(380 ... 415 V) 160 A(500 V) 160 A(690 V) 160 A
rated impulse withstand voltage (uimp)	Main Circuit 12 kV
rated conditional short-circuit current (inc)	(690 V AC) 80 kA
rated short-time withstand current low voltage (icw)	for 1 s 5 kA
