ABB

1SCA118842R1001

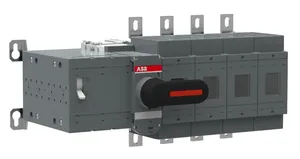

Product type: OSM400D4N2M230C

Lasttrennsch. mit Motor 4-polig 400 A, mit Griff für manuellen Betrieb Motorspannung (Ue) 220-240 V AC

Datasheet

Description

Die motorbetriebenen Lasttrennschalter der OSM Serie von ABB sind ideal für Installationen, die einen Betrieb aus der Ferne erfordern. Die OSM Serie schaltet Stromstärken von 32 A bis 1250 A bei Spannungen bis zu 690 V AC. Der wartungsfreie Motor ist typenbedingt in Betriebsspannungen von 220 V bis 240 V AC / DC verfügbar. Damit ein hohes Maß an Sicherheit gewährleistet ist, sind die Motoren mit einer Sicherung gegen Überstrom geschützt. Alle OSM Schalter verfügen über eine integrierte Sicherungskammer in die Sicherungen unterschiedlicher Bauformen eingesetzt werden können. Zusätzlich verfügt die Serie über eine IEC Zulassung. ABB bietet Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die simple Handhabung macht aus der Serie eine optimale Lösung für die unterschiedlichsten Anwendungen.

Low Voltage Products and Systems
Switches
Motorized Switch Fuses

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SCA118842R1001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	12.9 KG / psc.
Commodity number	85369095
Country of origin	FI
Dimensions (WxHxD)	0.468x0.251x0.23 m
EAN code	6417019505114
Product group	FA
etim 5	EC001040 - Fuse switch disconnector
etim 6	EC001040 - Fuse switch disconnector
fuse size	NH0NH1NH2
standards	IEC 60947-3
power loss	at Rated Operating Conditions per Pole 30 W
fuse system	DIN
handle type	Handle included for manual operation
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
mounting type	Base mounting
terminal type	Lug terminals
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
operating mode	Motor operated and manually from the front
number of poles	4
fourth pole type	Switched - With Solid Link
pollution degree	3
rohs information	https://library.abb.com/d/1SCC011020D0201
reach declaration	https://library.abb.com/d/1SCC011021D0201
rated current (in)	Main Circuit 400 A
fourth pole position	Right Side
environmental information	https://library.abb.com/d/1SCC311002D0201
motor operational voltage	220 ... 240 V AC
rated operational voltage	Main Circuit 690 V AC
object classification code	Q
position of line terminals	Top In - Bottom Out, Bottom In - Top Out
switches operating mechanism	04 (Left Side)
rated insulation voltage (ui)	1000 V
declaration of conformity - ce	https://library.abb.com/d/1SCC311153D2703
data sheet, technical information	https://library.abb.com/d/1SCC311013C0201
rated operational power ac-23a (pe)	(380 ... 415 V) 220 kW(500 V) 280 kW(690 V) 400 kW
rated operational current ac-21a (ie)	(380 ... 415 V) 200 A(500 V AC) 400 A(690 V AC) 400 A
rated operational current ac-22a (ie)	(380 ... 415 V) 200 A(500 V) 400 A(690 V) 400 A
rated operational current ac-23a (ie)	(380 ... 415 V) 200 A(500 V) 400 A(690 V) 400 A
rated impulse withstand voltage (uimp)	12 kV
conventional free-air thermal current (ith)	q = 40 °C 400 A
rated conditional short-circuit current (inc)	(690 V) 80 kA
rated short-time withstand current low voltage (icw)	for 1 s 14 kiloampere rms
