ABB

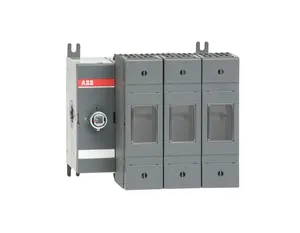

1SCA120802R1001

Product type: OS125GD03BBP

Lasttrennschalter für Sicherungen 3-polig 125 A, mit Griff und Welle (BB)

Datasheet

Description

Die manuell betätigten Lasttrennschalter der OS Serie von ABB bieten einen optimalen Schutz für die anspruchsvollsten Anwendungen. Die OS Serie schaltet Stromstärken von 20 A bis 1250 A und das bei Spannungen bis zu 690 V AC. Alle OS Schalter verfügen über eine integrierte Sicherungskammer, in die Sicherungen unterschiedlicher Bauformen eingesetzt werden können. Hierzu bietet ABB unterschiedliche Versionen für verschiedene Sicherungsstandards an. Dank modularem Aufbau können der Mechanismus und die Pole entsprechend den Einbauanforderungen positioniert werden. Dadurch wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Zusätzlich verfügt die Serie über IEC und UL Zulassungen. ABB bietet Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die OS Schalter sind eine ideale Lösung für den Motorschutz und können neben Transformatoren auch in zahlreichen anderen Industrieanwendungen eingesetzt werden.

Low Voltage Products and Systems
Switches
Switch Fuses

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SCA120802R1001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	2.3 KG / psc.
Commodity number	85365080
Country of origin	FI
Dimensions (WxHxD)	0.18x0.12x0.14 m
EAN code	6417019522555
Product group	FA
eclass	V11.1 : 27371401
etim 4	EC001040 - Fuse switch disconnector
etim 5	EC001040 - Fuse switch disconnector
etim 6	EC001040 - Fuse switch disconnector
etim 7	EC001040 - Fuse switch disconnector
etim 8	EC001040 - Fuse switch disconnector
fuse size	NH000NH00
standards	IEC 60947-3
power loss	at Rated Operating Conditions per Pole 12 W
fuse system	DIN
handle type	Pistol handle and shaft included
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
mounting type	Base mounting
terminal type	Lug terminals
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
operating mode	Front Operated
terminal width	20 mm
eac certificate	https://library.abb.com/d/EAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf
number of poles	3
pollution degree	3
rohs information	https://library.abb.com/d/1SCC311140D2703
tightening torque	15 ... 22 N·m
dnv gl certificate	https://library.abb.com/d/1SCC311125D0203
rated current (in)	Main Circuit 125 A
rated operational voltage	Main Circuit 690 V AC
object classification code	Q
position of line terminals	Back In - Back Out
switches operating mechanism	03 (Left Side)
rated insulation voltage (ui)	1000 V
declaration of conformity - ce	https://library.abb.com/d/1SCC311140D2703
data sheet, technical information	https://library.abb.com/d/1SCC311013C0201
conventional thermal current (ithe)	Fully Enclosed 125 A
rated operational power ac-23a (pe)	(220 ... 240 V) 37 kW(400 V) 55 kW(415 V) 55 kW(500 V) 75 kW(690 V) 110 kW
rated operational current ac-21a (ie)	(500 V) 125 A(690 V) 125 A
rated operational current ac-22a (ie)	(500 V) 125 A(690 V) 125 A
rated operational current ac-23a (ie)	(500 V) 125 A(690 V) 125 A
rated impulse withstand voltage (uimp)	8 kV
conventional free-air thermal current (ith)	q = 40 °C 125 A
rated conditional short-circuit current (inc)	(690 V) 80 kA
rated short-time withstand current low voltage (icw)	for 1 s 5 kiloampere rms
