ABB

1SCA141436R1001

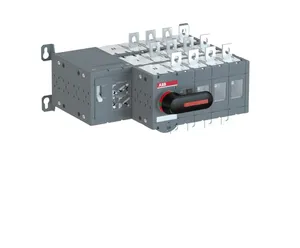

Product type: OTM160E4YM230C

Bypass-Schalter mit Motor 4-polig 160 A, mit Griff für manuellen Betrieb Motorspannung Ue 220-240 V AC/ I-0-II

Datasheet

Description

Die motorbetriebene Bypass-Schalter Serie von ABB ist ideal für Installationen, die einen Betrieb aus der Ferne erfordern. Die Serie schaltet Stromstärken von 160 A bis 800 A mühelos bei Spannungen bis zu 690 V AC. Der wartungsfreie Motor ist typenbedingt in Betriebsspannungen von 220 V bis 240 V AC / DC verfügbar. Damit ein hohes Maß an Sicherheit gewährleistet ist, sind die Motoren mit einer Sicherung gegen Überstrom geschützt. Dank kompakten Design und einfacher Verdrahtung eignet sich die Serie für zahlreiche Installationen. Zusätzlich kann der Schalter jederzeit manuell betätigt werden. Darüber hinaus verfügt die motorbetriebenen Bypass-Schalter Serie über eine IEC Zulassung. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die simple Handhabung macht aus der Serie eine optimale Lösung für die unterschiedlichsten Anwendungen.

Low Voltage Products and Systems
Switches
Change-over and Transfer Switches
Motorized bypass switches

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SCA141436R1001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	8.1 KG / psc.
Commodity number	85365080
Country of origin	FI
Dimensions (WxHxD)	0.331x0.15x0.285 m
EAN code	6417019690179
Product group	FA
standards	IEC 60947-3
handle type	Direct mounted handle
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
mounting type	Base mounting
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
operating mode	Front operated
number of poles	4
transition type	Open
fourth pole type	Switched - Simultaneous Function
rohs information	https://library.abb.com/d/1SCC011020D0201
reach declaration	https://library.abb.com/d/1SCC011021D0201
fourth pole position	Right Side
distance between phases	Standard
motor operational voltage	220 ... 240 V AC
position of line terminals	Top In - Bottom Out, Bottom In - Top Out
switches operating mechanism	Mechanism at the End of the Switch
declaration of conformity - ce	https://library.abb.com/d/No declaration needed
data sheet, technical information	https://library.abb.com/d/1SCC303003C0201
rated operational power ac-23a (pe)	(380 ... 415 V) 90 kW(500 V) 110 kW(690 V) 160 kW
rated operational current ac-21a (ie)	(380 ... 415 V) 160 A(500 V) 160 A(690 V) 160 A
rated operational current ac-22a (ie)	(380 ... 415 V) 160 A(500 V) 160 A(690 V) 160 A
rated operational current ac-23a (ie)	(380 ... 415 V) 160 A(500 V) 160 A(690 V) 160 A
conventional free-air thermal current (ith)	q = 40 °C 160 A
