ABB

1SDA079316R1

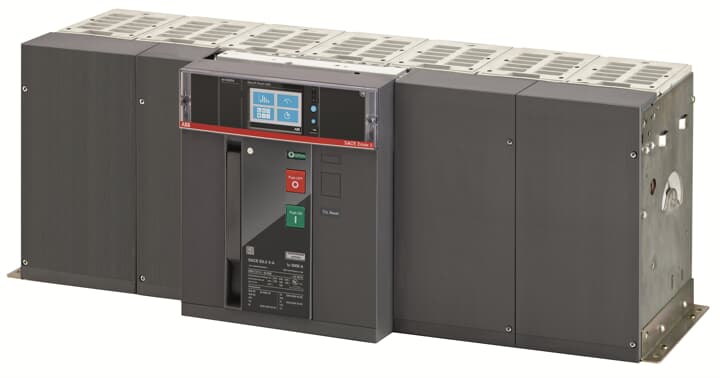

Product type: E6.2H-A/f 4000 Ekip Hi-Touch LSIG 4p F H

E6.2H-A/f 4000 Ekip Hi-Touch LSIG 4p F H InN=100% Offener Leistungsschalter Emax2 UL1066

Datasheet

Description

Offener Leistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101), Offener Lasttrennschalter gemäß EN 60947-3 ( DIN VDE 0660, Teil 107). Die offenen Leistungs- / Lasttrennschalter Emax 2 entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Emax 2 sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren, Motoren und verstärkten Neutralleitern. Alle Emax 2 Leistungsschalter können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU, Profibus, DeviceNet™, Modbus TCP, Profinet, Ethernet/IP™ und IEC 61850 ermöglichen. Die Schutzauslöser stehen in den Versionen „Dip-Schalter“ und „Touch-Display“ zur Verfügung. Die Anpassung des Bemessungsstromes ist über ein Bemessungsstrom-Modul (Rating plug) möglich. Die Leistungsanschlüsse sind horizontal oder vertikal orientierbar. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sind für die Festeinbau- und ausfahrbaren Versionen lieferbar.

Low Voltage Products and Systems
Circuit Breakers
Air Circuit Breakers
Emax 2

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SDA079316R1.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	135 KG / psc.
Commodity number	85362090
Country of origin	IT
Dimensions (WxHxD)	1.014x0.371x0.27 m
EAN code	8015644857394
Product group	LA
eclass	V11.1 : 27370409
etim 4	EC000228 - Power circuit-breaker for trafo/generator/installation prot.
etim 5	EC000228 - Power circuit-breaker for trafo/generator/installation prot.
etim 6	EC000228 - Power circuit-breaker for trafo/generator/installation prot.
etim 7	EC000228 - Power circuit-breaker for trafo/generator/installation protection
etim 8	EC000228 - Power circuit-breaker for trafo/generator/installation protection
release	Ekip Hi-Touch LSIG
version	F
sub-type	E6.2
standards	UL
power loss	at Rated Operating Conditions per Pole 476 W
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
current type	AC
product name	Air Circuit Breaker
release type	EL
weee category	4. Large Equipment (Any External Dimension More Than 50 cm)
number of poles	4 / f
rohs information	https://library.abb.com/d/9AKK108466A1424
product main type	SACE Emax 2
reach declaration	https://library.abb.com/d/9AKK108466A1425
rated current (in)	4000 A
rated voltage (ur)	600 V
ampere rating ul/csa	4000 A
electrical durability	Ue =< 508 V 4000 cycleUe = 508 ... 635 V 4000 cycle10 cycles per hour
mechanical durability	12000 cycle60 cycles per hour
order code us and canada	ZEHJURBK200A000000XX
terminal connection type	Rear flat Horizontal
environmental information	https://library.abb.com/d/9AKK10103A1038
rated operational voltage	600 V AC
neutral pole current ([%iu])	100 %
rated insulation voltage (ui)	AC 635 V
declaration of conformity - ce	https://library.abb.com/d/9AKK106713A5544
short-circuit performance level	H
data sheet, technical information	https://library.abb.com/d/1SXU200040C0201
interrupting rating acc. to ul1066	(254 V) 85 kA(508 V) 85 kA(635 V) 85 kA
