ABB

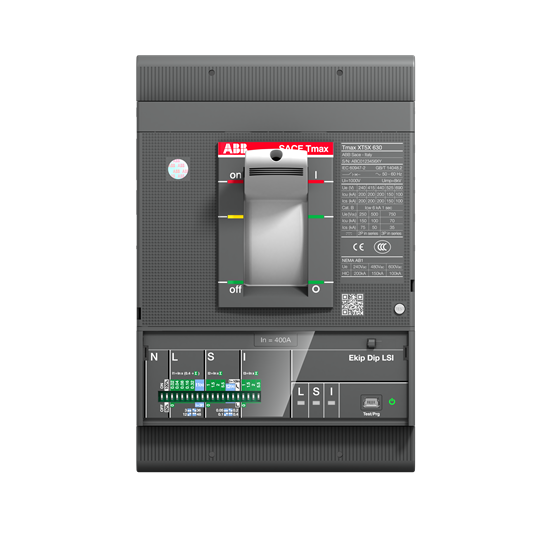

1SDA100490R1

Name: 1SDA100490R1
Brand: ABB
Availability: PreOrder

Product type: XT5H 400 Ekip Dip LS/I In=400 3p F F

Kompaktleistungsschalter Tmax XT5 mit vorderseitigen Anschlüssen, 3polig

Description

Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101), Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.

Low Voltage Products and Systems
Circuit Breakers
Moulded Case Circuit Breakers
Tmax XT

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SDA100490R1.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	4.82 KG / psc.
Commodity number	85362090
Country of origin	IT
Dimensions (WxHxD)	0.14x0.205x0.104 m
EAN code	8056221005678
Product group	LA
eclass	V11.1 : 27370409
etim 7	EC000228 - Power circuit-breaker for trafo/generator/installation protection
etim 8	EC000228 - Power circuit-breaker for trafo/generator/installation protection
release	Ekip Dip LS/I
version	F
sub-type	XT5
standards	IEC 60947
power loss	19 W
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
current type	AC
product name	Moulded Case Circuit Breaker
release type	EL
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
order multiple	1 piece
wiring diagram	https://library.abb.com/d/1SDM000005A1001
number of poles	3
rohs information	https://library.abb.com/d/9AKK108466A1424
product main type	SACE Tmax XT
reach declaration	https://library.abb.com/d/9AKK108466A1425
rated current (in)	400 A
mechanical drawings	https://library.abb.com/d/1SDH002011A1101
electrical durability	120 cycles per hour7000 cycle
mechanical durability	240 cycles per hour20000 cycle
order code us and canada	XT5HE340AEFF000XXX
terminal connection type	Fixed Circuit-Breakers
environmental information	https://library.abb.com/d/9AKK107991A8215
rated operational voltage	690 V AC
object classification code	Q
rated insulation voltage (ui)	1000 V
declaration of conformity - ce	https://library.abb.com/d/9AKK107680A2824
short-circuit performance level	H
rated uninterrupted current (iu)	400 A
data sheet, technical information	https://library.abb.com/d/1SDC210100D0206, https://library.abb.com/d/1SDC210099D0206
circuit breaker type to be associated	Power Distribution
rated impulse withstand voltage (uimp)	8 kV
rated service short-circuit breaking capacity (ics)	(220 V AC) 100 kA(230 V AC) 100 kA(240 V AC) 100 kA(380 V AC) 70 kA(415 V AC) 70 kA(440 V AC) 65 kA(500 V AC) 50 kA(525 V AC) 50 kA(690 V AC) 40 kA
rated short-time withstand current low voltage (icw)	6 kA
rated ultimate short-circuit breaking capacity (icu)	(220 V AC) 100 kA(230 V AC) 100 kA(240 V AC) 100 kA(380 V AC) 70 kA(415 V AC) 70 kA(440 V AC) 65 kA(500 V AC) 50 kA(525 V AC) 50 kA(690 V AC) 40 kA
