ABB

1SDA102518R1

Name: 1SDA102518R1
Brand: ABB
Availability: PreOrder

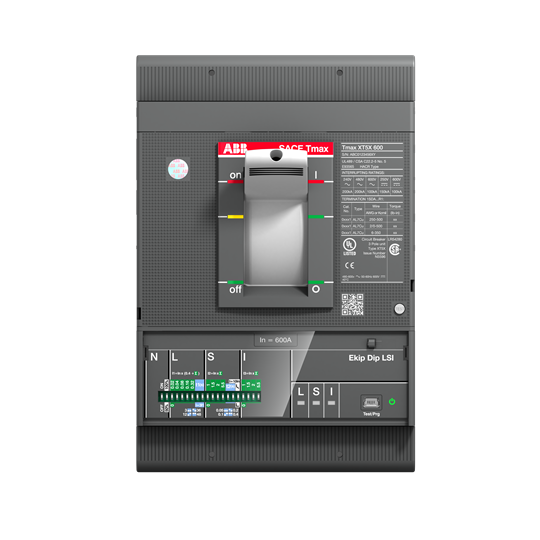

Product type: XT5S 600 Ekip Dip LIG In600 3p FF UL/CSA

Kompaktleistungsschalter Tmax XT5 mit vorderseitigen Anschlüssen, 3polig

Description

Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101), Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107). Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.

Low Voltage Products and Systems
Circuit Breakers
Moulded Case Circuit Breakers
Tmax XT

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SDA102518R1.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	4.793 KG / psc.
Commodity number	85389099
Country of origin	IT
Dimensions (WxHxD)	0.14x0.205x0.104 m
EAN code	8056221022460
Product group	LA
eclass	V11.1 : 27370409
etim 6	EC000228 - Power circuit-breaker for trafo/generator/installation prot.
etim 7	EC000228 - Power circuit-breaker for trafo/generator/installation protection
etim 8	EC000228 - Power circuit-breaker for trafo/generator/installation protection
release	Ekip Dip LIG
version	F
sub-type	XT5
standards	UL
power loss	at Rated Operating Conditions per Pole 43 W
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
current type	AC
product name	Moulded Case Circuit Breaker
release type	EL
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
order multiple	1 piece
wiring diagram	https://library.abb.com/d/1SDM000005A1001
number of poles	3
rohs information	https://library.abb.com/d/9AKK108466A1424
product main type	SACE Tmax XT
reach declaration	https://library.abb.com/d/9AKK108466A1425
rated current (in)	600 A
mechanical drawings	https://library.abb.com/d/1SDH002011A1101
mechanical durability	240 cycles per hour20000 cycle
order code us and canada	XT5SU360BCFF000XXX
terminal connection type	Fixed Circuit-Breakers
environmental information	https://library.abb.com/d/9AKK107991A8215
rated operational voltage	600 V AC600 V DC
suitable for product class	SACE Tmax XT
declaration of conformity - ce	https://library.abb.com/d/9AKK107680A2824
short-circuit performance level	S
rated uninterrupted current (iu)	600 A
data sheet, technical information	https://library.abb.com/d/1SDC210200D0206, https://library.abb.com/d/1SDC210199D0206
interrupting rating acc. to ul489	(240 V AC) 100 kA(480 V AC) 50 kA(600 V AC) 25 kA
circuit breaker type to be associated	Power Distribution
