ABB

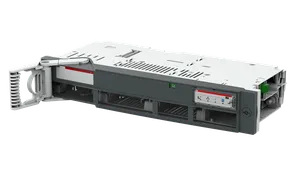

1SEP204481R1516

Product type: XRG1-50/5-3P-ITS2.1

Sicherungslasttrennschalter 3-polig mit ITS2.1 Modul NH1 Phasenabstand 50 mm 2 fach Unterbr. für Al/Cu Anschluss geeignet

Datasheet

Description

Die Sicherungslasttrennschalter der Baureihe SlimLine XR Gold sind speziell für die Anforderungen moderner elektrischer Systeme konzipiert. Mit dieser Baureihe von ABB Sicherungslasttrennschaltern können Ströme von 63 A bis 630 A und durch den Einsatz von Doppelgriffen sogar bis 1250 A geschaltet werden. Zudem wird ein hohes Maß an Sicherheit mit der Schutzart IP 41 geboten. Die Installation ist dank horizontaler und vertikaler Montage noch einfacher und spart mehr Zeit als je zuvor. SlimLine XRG bietet einen sicheren Betrieb aus der Ferne durch den Einsatz von Motoren sowie ein integriertes Energiemanagement mit Busanbindung bei Verwendung der Varianten mit integrierter ITS Einheit. ABB bietet 2-polige Varianten für Gleichstrom und 3- und 4-polige Varianten für Wechselstromanwendungen an.

Low Voltage Products and Systems
Fusegear
Switch Disconnector Fuse

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SEP204481R1516.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	7.45 KG / psc.
Commodity number	85363090
Country of origin	BG
Dimensions (WxHxD)	0.59x0.1x0.335 m
EAN code	3800161650796
Product group	DA
eclass	V11.1 : 27371401
etim 6	EC001040 - Fuse switch disconnector
etim 7	EC001040 - Fuse switch disconnector
etim 8	EC001040 - Fuse switch disconnector
fuse size	NH1
standards	IEC60947-3
power loss	at Rated Load 70 W
fuse system	DIN
rohs status	Following EU Directive 2011/65/EU
terminal type	Bolt
weee category	4. Large Equipment (Any External Dimension More Than 50 cm)
operating mode	Manual
number of poles	3
rohs information	https://library.abb.com/d/9AKK107991A2784
busbar dimensions	Thickness 5 mm
special functions	ITS2.1
rated current (in)	250 A
rated voltage (ur)	690 V AC
mechanical drawings	https://library.abb.com/d/9AKK107680A0378
degree of protection	acc. to IEC 60529 Front IP41
utilization category	Switching of motor loads or other highly inductive loads - frequent actuation (AC-23A)Switching of mixed resistive and inductive loads, including moderate overloads - occasional actuation (AC-22B)
distance between phases	50 mm
rated operational voltage	690 V AC
electronic fuse monitoring	Yes
rated insulation voltage (ui)	1 kV
declaration of conformity - ce	https://library.abb.com/d/1SCC311166D2701
data sheet, technical information	https://library.abb.com/d/1SEC313002D0201
rated operational current ac-22b (ie)	(500 V) 250 A(690 V) 250 A
rated operational current ac-23a (ie)	(500 V) 250 A(690 V) 250 A
rated impulse withstand voltage (uimp)	8 kV
