ABB

1SEP622028R0001

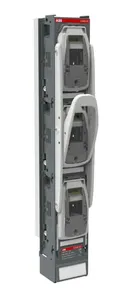

Product type: ZLBM2-3P-BC-Right

ZLBM2-3P-BC-rechts Sich. Lasttrennschalter 3-polig schaltb. Sammelschienenv. rechts

Datasheet

Description

Die Gerätegeneration InLine II ZLBM / ZHBM bietet Ihnen bestmögliche Stabilität und höchste Sicherheit im Stromverteilernetz. Sie schalten Nennströme von 160 A bis 630 A und durch den Einsatz von Doppelgriffen sogar bis 1250 A. Dabei sorgen Sie für höchsten Personenschutz bei Betrieb und Wartung Ihrer Schaltanlagen. ABB bietet Ihnen die Baureihe in 1- und 3-poligen Varianten zur Verfügung, die entsprechend nach EN / IEC 60947-3 geprüft wurden. Die Installation ist dank horizontaler und vertikaler Montage platzsparender und flexibler als je zuvor. Ebenso gewährleisten wir einen einfachen und sicheren Einbau der Stromwandler sowie Austausch der NH-Sicherungseinsätze. Die Baureihe ist für Phasenschienen mit einem Abstand von 185 mm geeignet.

Low Voltage Products and Systems
Fusegear
Fuse Switch Disconnectors
Inline II

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SEP622028R0001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	3.35 KG / psc.
Commodity number	85389099
Country of origin	BG
Dimensions (WxHxD)	0.099x0.662x0.185 m
EAN code	7025840094937
Product group	DB
eclass	V11.1 : 27371401
etim 4	EC001040 - Fuse switch disconnector
etim 5	EC001040 - Fuse switch disconnector
etim 6	EC001040 - Fuse switch disconnector
etim 7	EC001040 - Fuse switch disconnector
etim 8	EC001040 - Fuse switch disconnector
fuse size	NH2
standards	IEC60947-3
power loss	at Rated Load 34.6 W
fuse system	DIN
handle type	3P
rohs status	Following EU Directive 2011/65/EU
terminal type	No Terminals
weee category	4. Large Equipment (Any External Dimension More Than 50 cm)
number of poles	3
pollution degree	3
rohs information	https://library.abb.com/d/9AKK107991A6284
tightening torque	25 N·m
product frame size	Low
rated current (in)	Main Circuit 400 A
mechanical drawings	https://library.abb.com/d/9AKK106930A2169
degree of protection	Front IP30
mechanical durability	800 cycle
distance between phases	185 mm
device type manager (dtm)	Buscoupler
rated operational voltage	690 V AC
electronic fuse monitoring	No
rated insulation voltage (ui)	1000 V
declaration of conformity - ce	https://library.abb.com/d/1SEP500046P0001
data sheet, technical information	https://library.abb.com/d/1SEC312023D0201
rated operational current ac-21b (ie)	(690 V) 400 A(500 V) 400 A(800 V) 400 A
rated operational current ac-22b (ie)	(500 V) 400 A(800 V) 400 A
rated impulse withstand voltage (uimp)	Main Circuit 8 kV
conventional free-air thermal current (ith)	400 A
