ABB

1SEP622346R0001

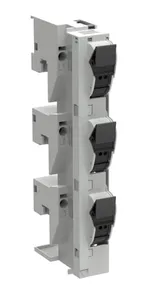

Product type: XLPD0-FS-1038-3P

Lasttrennschalt für Sich 3-polig 32A mit Rahmenklemmen zyl. Sicherungseins. 10x38 Phasenab 60 mm

Datasheet

Description

Die Geräte der XLPD0-Serie lassen sich schnell und einfach werkzeuglos auf der Sammelschiene montieren. Sie können in der AUS-Stellung (O) mit einem Vorhängeschloss gesichert und in der EIN-Stellung (1) plombiert werden. Zusammen mit dem Reduzierstück geeignet sie sich ebenfalls für Sicherungseinsätze der Größe D01. Die Verwendung des 9-mm-Seitenmoduls ist empfohlen für eine Dauerbelastung von mehr als 35A. XLPD0-Sicherungssockel verfügen über einen umfassenden Stoßschutz einschließlich einer Streifenabdeckung. Sicherungssockel sind für Neozed (D02) und Diozed (DII, DIII) Sicherungen erhältlich.

Low Voltage Products and Systems
Fusegear
Fuse Switch Disconnectors
EasyLine

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 1SEP622346R0001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.2 KG / psc.
Commodity number	85369095
Country of origin	DE
Dimensions (WxHxD)	0.027x0.104x0.2 m
EAN code	6417019805108
Product group	DA
eclass	V11.1 : 27142121
etim 4	EC001040 - Fuse switch disconnector
etim 5	EC002705 - Holder for cylindrical fuse
etim 6	EC002705 - Holder for cylindrical fuse
etim 7	EC002705 - Holder for cylindrical fuse
etim 8	EC002705 - Holder for cylindrical fuse
fuse size	10x38
standards	IEC60947-3
power loss	at Rated Load 1 W
fuse system	NFC
handle type	Fuse holder 3P
rohs status	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
mounting type	60mm Busbar System
terminal type	Main Circuit: Bars
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
number of poles	3
rohs information	https://library.abb.com/d/1SCC011020D0201
reach declaration	https://library.abb.com/d/1SCC011021D0201
special functions	Not Included
rated current (in)	32 A
rated voltage (ur)	500 V AC690 V AC
rated frequency (f)	Main Circuit 50 Hz
device type manager (dtm)	Fusebase
rated operational voltage	500 V AC690 V AC
electronic fuse monitoring	No
object classification code	X
declaration of conformity - ce	https://library.abb.com/d/1SCC311160D2701
data sheet, technical information	https://library.abb.com/d/1SEC312012D0201
rated operational current ac-21b (ie)	(500 V) 32 A(690 V) 32 A
rated impulse withstand voltage (uimp)	Main Circuit 6 kV
rated conditional short-circuit current (inc)	(690 V) 50 kiloampere rms
