ABB

2CCF019048R0001

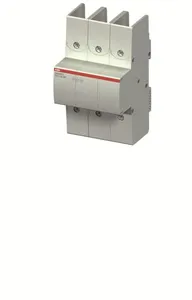

Product type: S803HV-SCL63-SR

Kurzschlussstrombegrenzer bis 1000 V AC, 3P, 63A, Uch=15kA, selbstrückstellend

Datasheet

Description

Die Kurzschlussstrombegrenzer der S800 Baureihe erhöht das Kurzschlussausschaltvermögen der nachgeordneten Schaltgeräte. Zu unterscheiden ist zwischen den SCL und den SCL-SR Geräten. Letztere sind selbstrückstellende Geräte. Der Vorteil dieser selbstrückstellenden Kurzschlussstrombegrenzer S800-SCL-SR ist der, dass ein kontinuierlicher Stromfluss zu allen nachgelagerten Schaltgeräten gewährleistet ist, was den Gruppenschutz vereinfacht. Bislang wurde mit den S800SCL Geräten pro Abgang ein separater Kurzschlussstrombegrenzer eingesetzt, um bei einem Fehlerfall gewährleisten zu können, dass bis auf den fehlerhaften Zweig alle anderen weiterhin arbeiten. Das ist nun nicht mehr nötig – jetzt können Sie mit nur einem S800-SCL-SR eine ganze Gruppe von Motorschutzschaltern / Hochleistungsautomaten schützen. Nur für zugelassene Kombinationen nutzbar.

Low Voltage Products and Systems
Modular DIN Rail Products
High Performance Circuit Breakers HPCBs Accessories

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 2CCF019048R0001.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.77 KG / psc.
Commodity number	85362010
Country of origin	CH
Dimensions (WxHxD)	0.081x0.142x0.083 m
EAN code	7612271437107
Product group	AF
cn8	85362020
eclass	V11.0 : 27370416
etim 7	EC000239 - Current limiter
etim 8	EC000239 - Current limiter
standards	IEC/EN 60947-2
power loss	17.1 Wat Rated Operating Conditions per Pole 5.7 W
rohs status	Following EU Directive 2011/65/EU
suitable for	S800HV
mounting type	DIN rail
terminal type	Screw Terminals
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
weee b2c / b2b	Business To Business
number of poles	3
housing material	Insulation group I, RAL 7035
rohs information	https://library.abb.com/d/2CCC413015D0601, https://library.abb.com/d/9AKK107680A3903
mounting position	Any
tightening torque	3.5 N·m
product net length	82.5 mm
connecting capacity	Flexible 1 ... 50 mm2Stranded 1 ... 70 mm2
rated frequency (f)	50...60 Hz
degree of protection	acc. to IEC 60529 IP20
mounting on din rail	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
apparent power output	Secondary 63000 V·A
ambient air temperature	Operation -25 ... +60 °CStorage -40 ... +70 °C
recommended screw driver	Pozidriv 2
environmental information	https://library.abb.com/d/2CCY413207D0203
rated operational voltage	580/1000 V AC
object classification code	F
rated insulation voltage (ui)	1000 V AC
declaration of conformity - ce	https://library.abb.com/d/2CCC413015D0601
rated operational current (ie)	63 A
rated uninterrupted current (iu)	63 A
data sheet, technical information	https://library.abb.com/d/2CCC413003C0208
rated impulse withstand voltage (uimp)	8 kV
rated conditional short-circuit current (inc)	15 kA
rated service short-circuit breaking capacity (ics)	(580 / 1000 V AC) 10 kA
