ABB

2CDE010003R0511

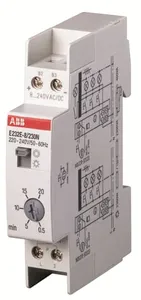

Product type: E232E-8/230N

Treppenlicht-Zeitschalter

Datasheet

Description

Treppenlicht-Zeitschalter mit Rückfallverzögerung werden durch Taster, die oft mit einer Glimmlampe ausgestattet sind, betätigt. Dieser Treppenlicht--Zeitschalter ist für einen Glimmlampenstrom bis 150 mA ausgelegt und eignet sich daher ausgezeichnet für Anlagen in mehrstöckigen Gebäuden. Der Treppenlicht-Zeitschalter mit Rückfallverzögerung E232E-8/230N hat eine elektronische Rückfallverzögerung, mit der eine hohe Betriebssicherheit in jeder Einbaulage gewährleistet wird. Der Zeitbereich kann stufenlos von 0,5 bis 20 Minuten eingestellt werden. Der Treppenlicht-Zeitschalter arbeitet bei einer Steuerspannung im Bereich von 8 bis 240V AC/DC. Alle Treppenlichtzeitschalter der Baureihe E232 sind nach 30s nachschaltbar.

Low Voltage Products and Systems
Modular DIN Rail Products
Control and Automation Devices
Staircase Switches

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 2CDE010003R0511.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.08 KG / psc.
Commodity number	85364900
Country of origin	DE
Dimensions (WxHxD)	0.0175x0.09x0.058 m
EAN code	4016779654173
Product group	AR
cn8	8536 49 00
eclass	V11.0 : 27142307
etim 7	EC000297 - Staircase lighting timer
etim 8	EC000297 - Staircase lighting timer
function	Electronic
load type	2300W Inductive load, cosj = 0.6/230 VAC
power loss	6 V·A
power watt	Filament Lamp 2300 WFluorescent Lamp Compensated 2300 V·AFluorescent Lamp Shunt Capacitive 1300 V·AFluorescent Lamp Inductive 2300 V·AHalogen Lamp 2300 W
time range	0.5 – 20 min. stepless
rohs status	Following EU Directive 2011/65/EU
switch type	Steadylight
ballast type	Electronic
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
reset function	Push Button
supply voltage	0.85 ... 1.1 V
weee b2c / b2b	Business To Consumer
eac certificate	https://library.abb.com/d/9AKK108466A2730
vde certificate	https://library.abb.com/d/9AKK108466A2521
contact material	silver-tin-oxide (AgSnO2)
impulse duration	10 second [unit of time]
options provided	Without Switch-Off Warning
rohs information	https://library.abb.com/d/2CDK440004K0202
maximum lamp load	LED Power > 2W 180 WLED Power < 2W 20 W
e-number (finland)	3510148
enclosure material	Heat resistant, self-extinguishing thermoplast
eplan catalog tree	Electrical engineering / Sensor, switch, and pushbutton / Switch , pushbutton
rated voltage (ur)	240 V AC
ambient temperature	–25 ... 50 °C
cable cross-section	Conductor 4 mm2Terminal 13 mm2
rated frequency (f)	50 ... 60 Hz
control supply voltage	230 AC V
minimum switching time	0.02/0.05 second [unit of time]
switch off warning type	Flickering
rated switching capacity	16 A230 V AC
environmental information	https://library.abb.com/d/2CDU400020D0201
additional control voltage	8 ... 240 V AC/DC
maximum control current dc	26 mA
connection mode and capacity	3 or 4 conductor operated automatically
declaration of conformity - ce	https://library.abb.com/d/2CDK440040D0201
data sheet, technical information	https://library.abb.com/d/9AKK106930A8017
clearance between contacts (lclearmin)	< 3 mm
