ABB

2CSB803101R3000

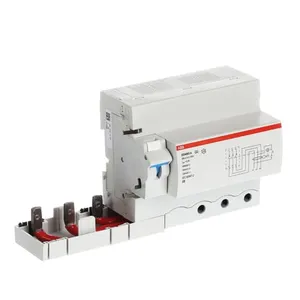

Product type: DDA803 A-100/0.3

FI-Block für S803 3P Typ A 100A 300mA

Datasheet

Description

Der FI-Block (RCU) ist zur kundenseitigen Montage mit Hochleistungs-Sicherungsautomaten der Baureihe S800. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von 2P, 3P oder 4P-Stomkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 60947-2. Einsatzgebiete sind Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.

Low Voltage Products and Systems
Modular DIN Rail Products
High Performance Circuit Breakers HPCBs Accessories

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 2CSB803101R3000.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.4 KG / psc.
Commodity number	85362010
Country of origin	IT
Dimensions (WxHxD)	0.117x0.108x0.082 m
EAN code	8012542544135
Product group	AM
cn8	85363030
eclass	V11.0 : 27142210
etim 7	EC002297 - Residual current circuit breaker (RCCB) module
etim 8	EC002297 - Residual current circuit breaker (RCCB) module
standards	IEC EN 60947-2 Ann. B
power loss	10.5 W
rohs status	Following EU Directive 2011/65/EU
suitable for	S800S, S800N, S800C, S800B
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
weee b2c / b2b	Business To Business
number of poles	3
options provided	-
rohs information	https://library.abb.com/d/9AKK106713A5616
rated current (in)	100 A
rated voltage (ur)	400 V AC415 V AC690 V AC
ambient temperature	-25...60 °C
connecting capacity	Rigid 6 ... 50 mm2Flexible 6 ... 70 mm2
rated frequency (f)	50 ... 60 Hz
degree of protection	IP2X
leakage current type	A
maximum surge current	0.25 kA
rated residual current	300 mA
ambient air temperature	Operation -25...60 °C
operating characteristic	Instantaneous
type of residual current	A type
environmental information	https://library.abb.com/d/refer to RoHS information
rated operational voltage	400/690 V
object classification code	F
rated insulation voltage (ui)	690 V
declaration of conformity - ce	https://library.abb.com/d/9AKK106713A5616
data sheet, technical information	https://library.abb.com/d/2CSC400002D0209
short-circuit current rating (sccr)	0.3 ... 0.3 A
width in number of modular spacings	6.5
rated impulse withstand voltage (uimp)	6 kV
