ABB

2CSM208141R1000

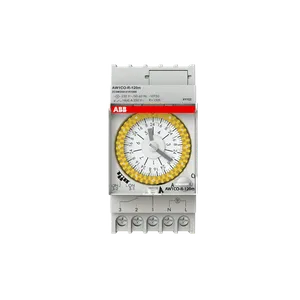

Product type: AW1CO-R-120m

Analoge Zeitschaltuhr Wochenprogramm 120-min-Takt, 1 Wechsler 230 V AC, mit Gangreserve

Datasheet

Description

Die analogen Zeitschaltuhren sind für die Installation auf DIN-Schiene ausgelegt. Sie steuern das Öffnen und Schließen von Stromkreisen in Übereinstimmung mit dem Zeitplan. Sie können programmiert oder auf die Dauer-EIN-/AUS-Funktion eingestellt werden. Die Ausführungen AD1NO-R-15m, AD1CO-R-15m, AW1CO-R-120m, AD1CO-R-30m und AW1CO-R-210m sind mit einer integrierten Batterie ausgerüstet, die durch die Netzwerkspannung geladen wird. So wird die eingestellte Uhrzeit der Geräte auch bei langen (bis 150 Stunden) Stromausfällen nicht gelöscht. Das Produkt eignet sich für Anwendungen wie Beleuchtungen in Geschäften oder gewerblichen Gebäuden, Heizungs- und Belüftungsanlagen sowie für die Steuerung von automatischen Bewässerungsanlagen in privaten Gärten oder öffentlichen Parks.

Low Voltage Products and Systems
Modular DIN Rail Products
Control and Automation Devices
Analogue and Digital Time Switches

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 2CSM208141R1000.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.116 KG / psc.
Commodity number	85364900
Country of origin	ES
Dimensions (WxHxD)	0.044x0.066x0.088 m
EAN code	8012542081418
Product group	AR
cn8	85364900
eclass	V11.0 : 27200109
etim 7	EC002304 - Analogous time switch for distribution board
etim 8	EC002304 - Analogous time switch for distribution board
accuracy	Operating accuracy: ± 1 second/day at 23°CSwitching accuracy: ± 30 minutes
function	Weekly
standards	EN 60730-2-7
meter type	Electromechanical
power loss	0.5 W
battery life	150 hour
battery type	Button Cell
contact type	Change-Over (CO)
power supply	(-15%..+10%) 230 V AC
mounting type	DIN rail
terminal type	Captive Screw
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
battery weight	0.004 kg
supply voltage	230 V
weee b2c / b2b	Business To Consumer
options provided	With running reserve
rohs information	https://library.abb.com/d/2CSC441017D2701
dimension diagram	https://library.abb.com/d/9AKK107992A8052
e-number (sweden)	1330668
tightening torque	0.5 N·m
number of channels	1
connecting capacity	Solid 4 mm2
number of batteries	1
operational voltage	Maximum (Incl. Tolerance) 195 V ACMaximum (Incl. Tolerance) ...253 V AC
rated frequency (f)	50 ... 60 Hz
degree of protection	Housing IP20
maximum load capacity	Resistive load 16 AInductive Load 4 A
minimum switching time	120 minute [unit of time]
ambient air temperature	Operation -10 ... 50 °CStorage -20 ... 70 °C
maximum switching power	4000 V·AIncandescent 3000 WFluorescent 1200 V·ALow voltage halogen 2000 V·AHalogen 3000 WLow consumption lamp(CFL) 900 V·ALED 100 V·A
rated operational voltage	230 V
object classification code	K
power consumption (@pcons)	0.5 W
battery chemical composition	Nickel-Metal Hydride
declaration of conformity - ce	https://library.abb.com/d/2CSC441017D2701
data sheet, technical information	https://library.abb.com/d/9AKK107991A8329
width in number of modular spacings	2.5
