ABB

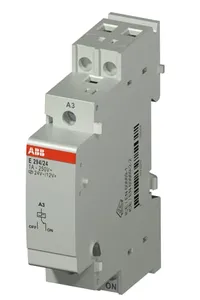

2TAZ312001R2043

Product type: E294/24

Zentral Ein-Aus 24 V AC, 18 mm

Datasheet

Description

Dieses Zusatzsteuermodul in 18mm Breite ist anbaubar an den Standard Stromstoßschalter und hat eine galvanisch getrennte Kontaktebene. Die Geräte sind mechanisch verbunden. Es kann zwischen der lokalen und der zentralen Befehlsstelle mit zwei unterschiedlichen Steuerspannungspotentialen (z.B. AC lokal, DC zentral) gearbeitet werden. Das Zentralsteuerungsmodul E294 findet seinen professionellen Einsatz bei verschieden ausgeführten Steuerspannungskreisen. Mit diesem anbaubaren Zusatzgerät kann eine saubere übergeordnete und zugleich zentrale Befehlsgabe (alles Aus / alles Ein) realisiert werden. Für eine solche Lösung ist pro Stromstoßschalter, der in die zentrale Ein/Aus Steuerung integriert ist, ein Zentral Ein-Aus Kontrollmodul anzubauen. Die Zentralbefehle haben immer Vorrang und schalten die mechanisch verbundene Spule vom Standard Stromstoßschalter zuverlässig Ein bzw. Aus. Dies erfolgt unabhängig von der vorherigen Schaltstellung der einzelnen Stromstoßschalter.

Low Voltage Products and Systems
Modular DIN Rail Products
Command and Signalling Devices
Latching Relays

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 6-9 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on 2TAZ312001R2043.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.11 KG / psc.
Commodity number	85362010
Country of origin	BG
Dimensions (WxHxD)	0.018x0.085x0.058 m
EAN code	7612270939411
Product group	AR
cn8	85362020
color	Grey
eclass	V11.0 : 27371692
etim 7	EC002586 - Accessories for switching relay
etim 8	EC002586 - Accessories/spare parts for switching relay
standards	IEC/EN 60669-1IEC/EN 60669-2-2
ral number	RAL 7035 - Light Grey
rohs status	Following EU Directive 2002/95/EC August 18, 2005 and amendment
weee category	5. Small Equipment (No External Dimension More Than 50 cm)
accessory type	Other
weee b2c / b2b	Business To Consumer
eac certificate	https://library.abb.com/d/9AKK107992A1778
vde certificate	https://library.abb.com/d/VDE E29x_40040851
coil consumption	Control Voltage V AC 24 V ACAverage Pull-in Value 50 Hz 0.684 A
rohs information	https://library.abb.com/d/2CCC413008D0206
dimension diagram	https://library.abb.com/d/9AKK107992A6184
tightening torque	1.2 - 1.5 N·m
e-number (finland)	2712556
product net length	58 mm
rated current (in)	1 A
rated voltage (ur)	250 V AC
connecting capacity	Solid 1 x 1 ... 10 mm2Flexible 2 x 2.5 mm2Flexible with Cable End 1 x 0.75 ... 6 mm2Flexible with Cable Lug 1 x 0.75 ... 6 mm2
rated frequency (f)	50 Hz
number of contacts nc	0
number of contacts no	0
ambient air temperature	Operation -25...+55 °CStorage -40...+70 °C
environmental information	https://library.abb.com/d/2CCC441012D0202
rated operational voltage	250 V AC
number of main contacts nc	0
number of main contacts no	0
object classification code	K
declaration of conformity - ce	https://library.abb.com/d/2CCC005102D0201
climate class reference standards	IEC 60068-2-2 - Deals with dry heat tests applicable both to heat-dissipating and non heat-dissipating specimensIEC 60068-2-30 - Determines the suitability of components, equipment or other articles for use, transportation and storage under conditions of high humidity - combined with cyclic temperature changes and, in general, producing condensation on the surface of the specimen.IEC 60068-2-1 - Deals with cold tests applicable to both non heat-dissipating and heat-dissipating specimens
data sheet, technical information	https://library.abb.com/d/2CCC441020C0201
rated control supply voltage (us)	24 V AC
rated control circuit voltage (uc)	24 V AC
