ABB

GJI2322322R0004

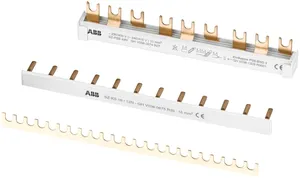

Product type: SZ-KS2/56

Universal- Kammschiene 56x1P, 24 mm², Gabel, 988mm

Datasheet

Description

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Low Voltage Products and Systems
Modular DIN Rail Products
Miniature Circuit Breakers MCBs Accessories
Busbars and Accessories (IEC Range)

Contact Person
Thomas Hoffmann
+49 305 201 4443

sales@zwodltd.com

Payment

Worldwide shipping

Additional Information
Price: Please send request
Request Lead Time: app. 1 Day
Delivery Time: app. 4-5 Weeks Estimated delivery time to our warehouse in Berlin
Delivery Terms: FCA Berlin individually for each client according to INCOM TERMS 2025

ZWOD Sales and Logistics Ltd specializes in hard-to-find parts. Please send request a quote and save on GJI2322322R0004.
See all ZWOD Sales and Logistics Ltd ABB products.

Multiples Of: 1

Product Specifications

Product Attribute	Attribute Value
Weight	0.135 KG / psc.
Commodity number	85389099
Country of origin	DE
Dimensions (WxHxD)	0x0x0.988 m
EAN code	4012233598205
Product group	AW
cn8	8538 90 99
pitch	17.5
eclass	V11.0 : 27371306
etim 7	EC000215 - Phase busbar
etim 8	EC000215 - Phase busbar
unspsc	39121614
rohs status	Following EU Directive 2011/65/EU
weee category	4. Large Equipment (Any External Dimension More Than 50 cm)
accessory type	Busbar
weee b2c / b2b	Business To Business
connection type	Pin
number of poles	56
number of phases	1
e-number (sweden)	2102661
eplan catalog tree	Electrical engineering / Protection devices / General
product net length	988 mm
rated cross-section	24 mm2
rated operational voltage	400 VMaximum 400 V
number of mountable devices	56
declaration of conformity - ce	https://library.abb.com/d/2CDK446006D0401
voltage protection level ( up)	4.5 kV
rated uninterrupted current (iu)	100 A
data sheet, technical information	https://library.abb.com/d/No document needed
rated short-time withstand current low voltage (icw)	25 kA
